Konštrukcia
Tlačiareň IQJET tvorí plášť a tlačová hlava. Tlačová hlava je spojená s plášťom tlačiarne pomocou kábla tlačovej hlavy. V plášti tlačiarne sa nachádza elektronika, hydraulika a zásobníky atramentu a rozpúšťadla. Zásobníky je možné plniť pomocou náplní. Na obsluhu tlačiarne je v plášti tlačiarne zabudovaný dotykový displej. Tlačová hlava obsahuje elektrické a mechanické súčiastky, ktoré vytvárajú atramentový lúč a kvapky atramentu. Na konci tlačovej hlavy, sa nachádza výstupný otvor pre atramentový lúč. Na zadnej strane plášťa tlačiarne sú umiestnené rozhrania na pripojenie k zariadeniu a výmenu dát. Na pravej strane prístroja, sa nachádza dokovacia stanica Printhead-Refresh Dock, na regeneráciu tlačovej hlavy počas prestávok vo výrobe.

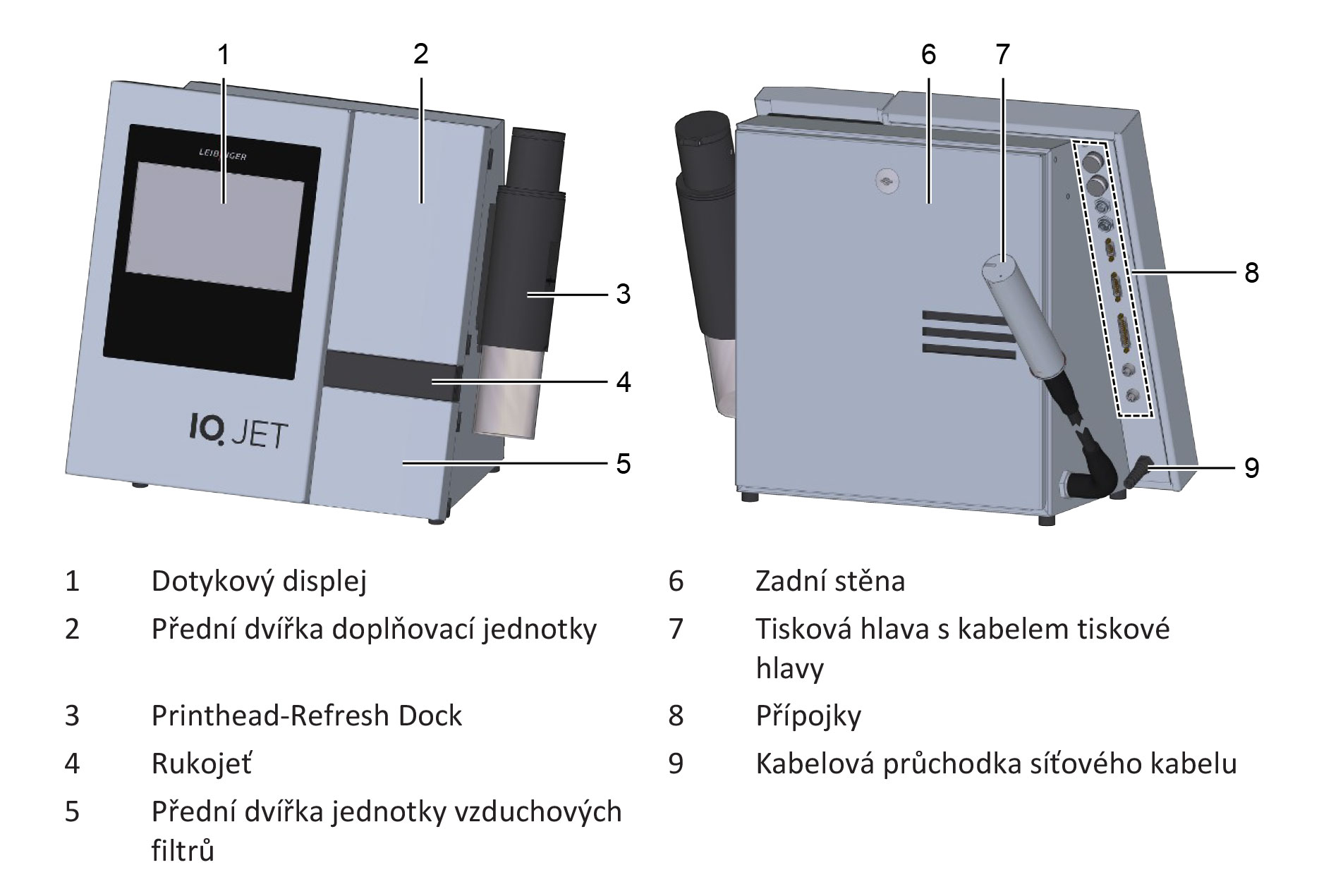

Konštrukcia tlačiarne IQJET

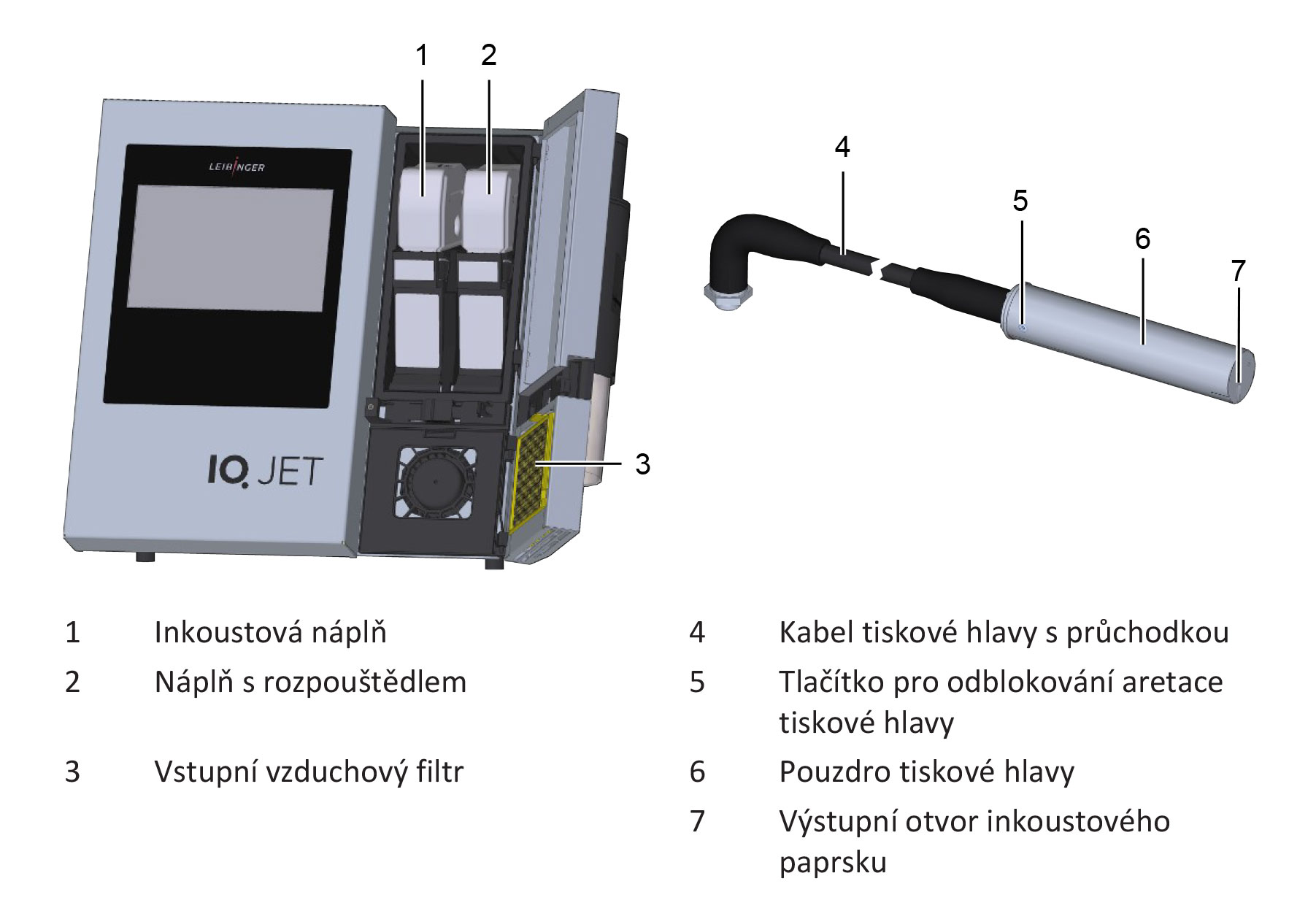

IQJET s otvorenými prednými dvierkami / tlačová hlava SK7 s puzdrom tlačovej hlavy

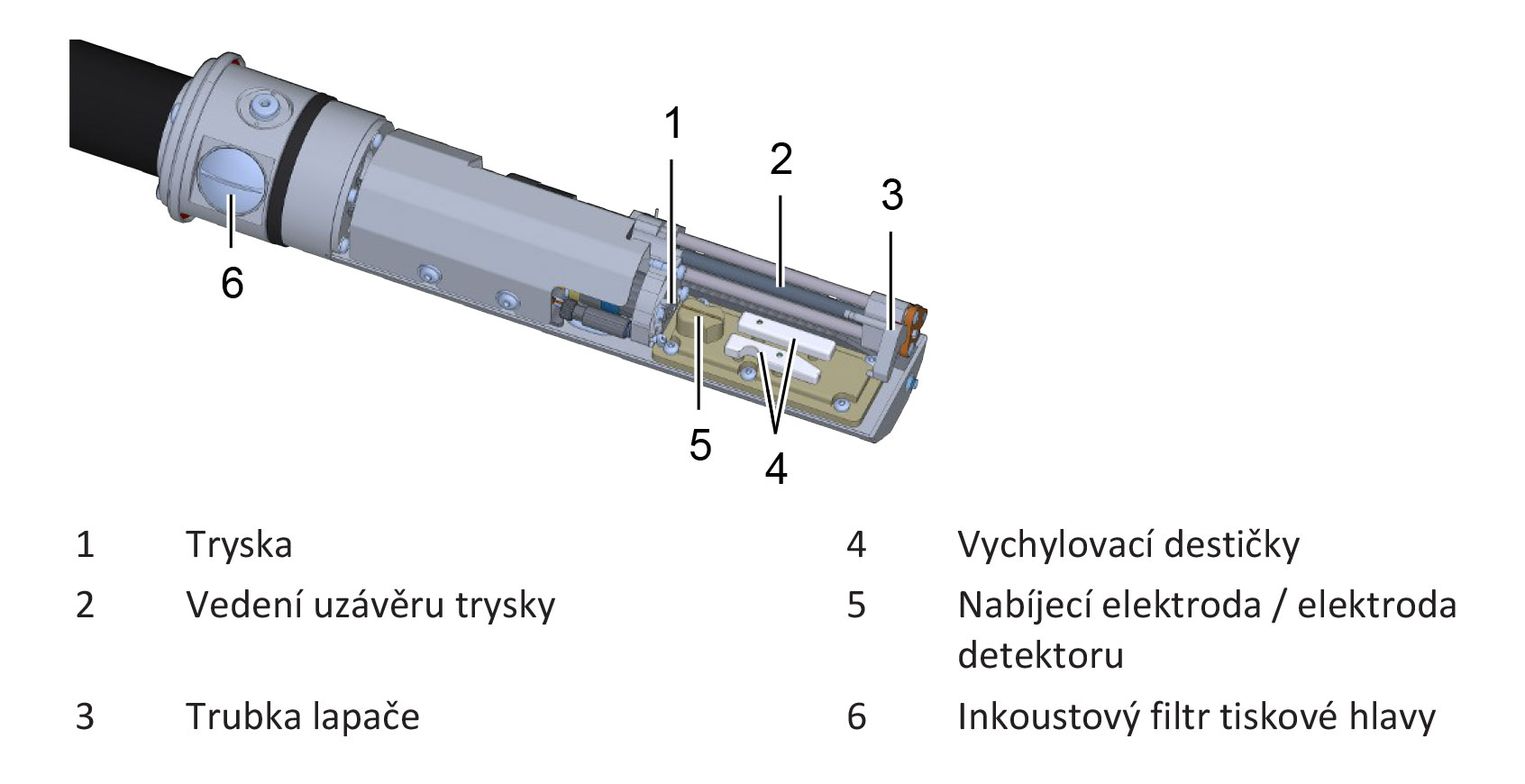

Detailný pohľad na tlačovú hlavu SK7 bez puzdra tlačovej hlavy

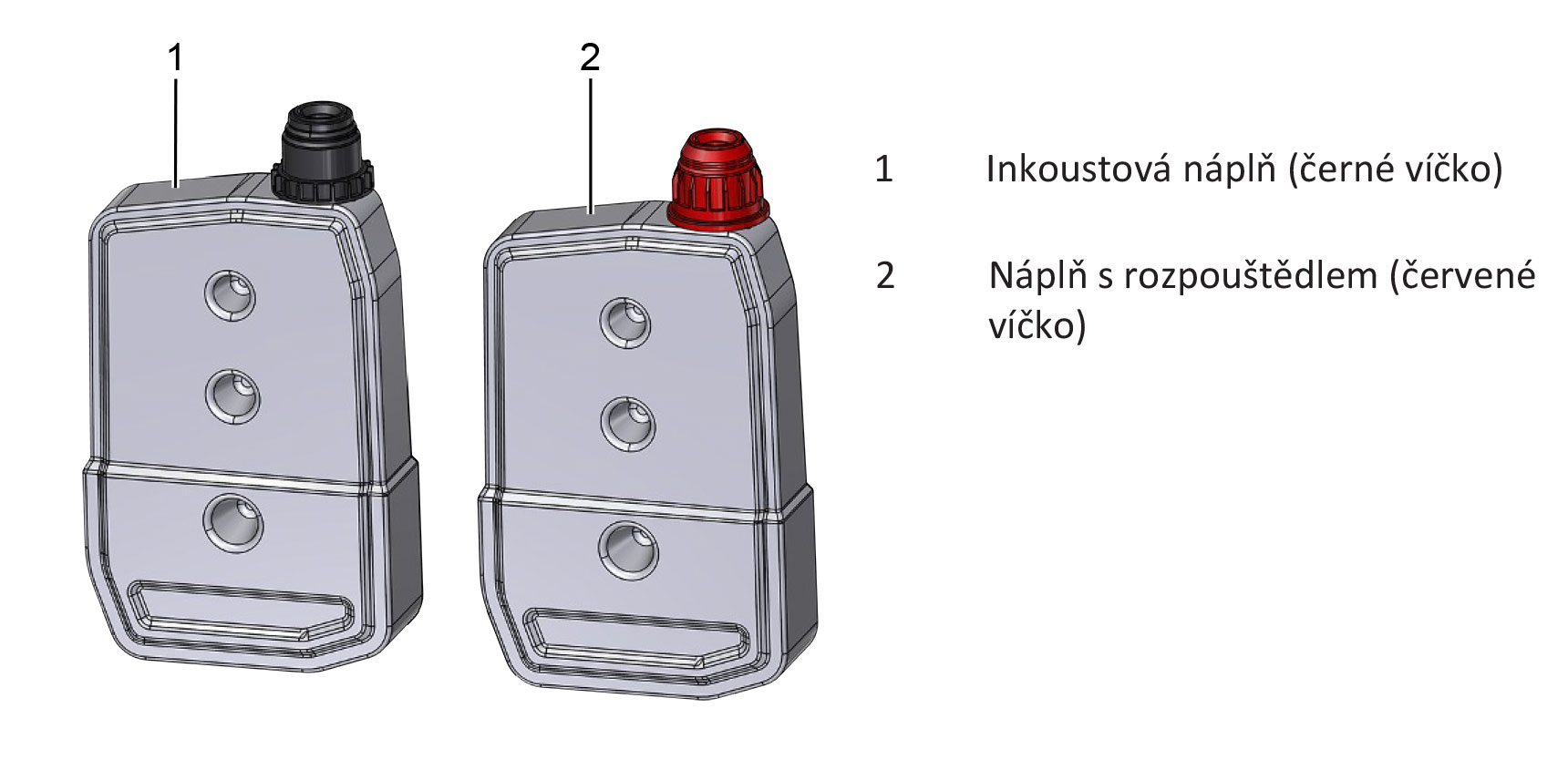

Náplne s atramentom a riedidlom

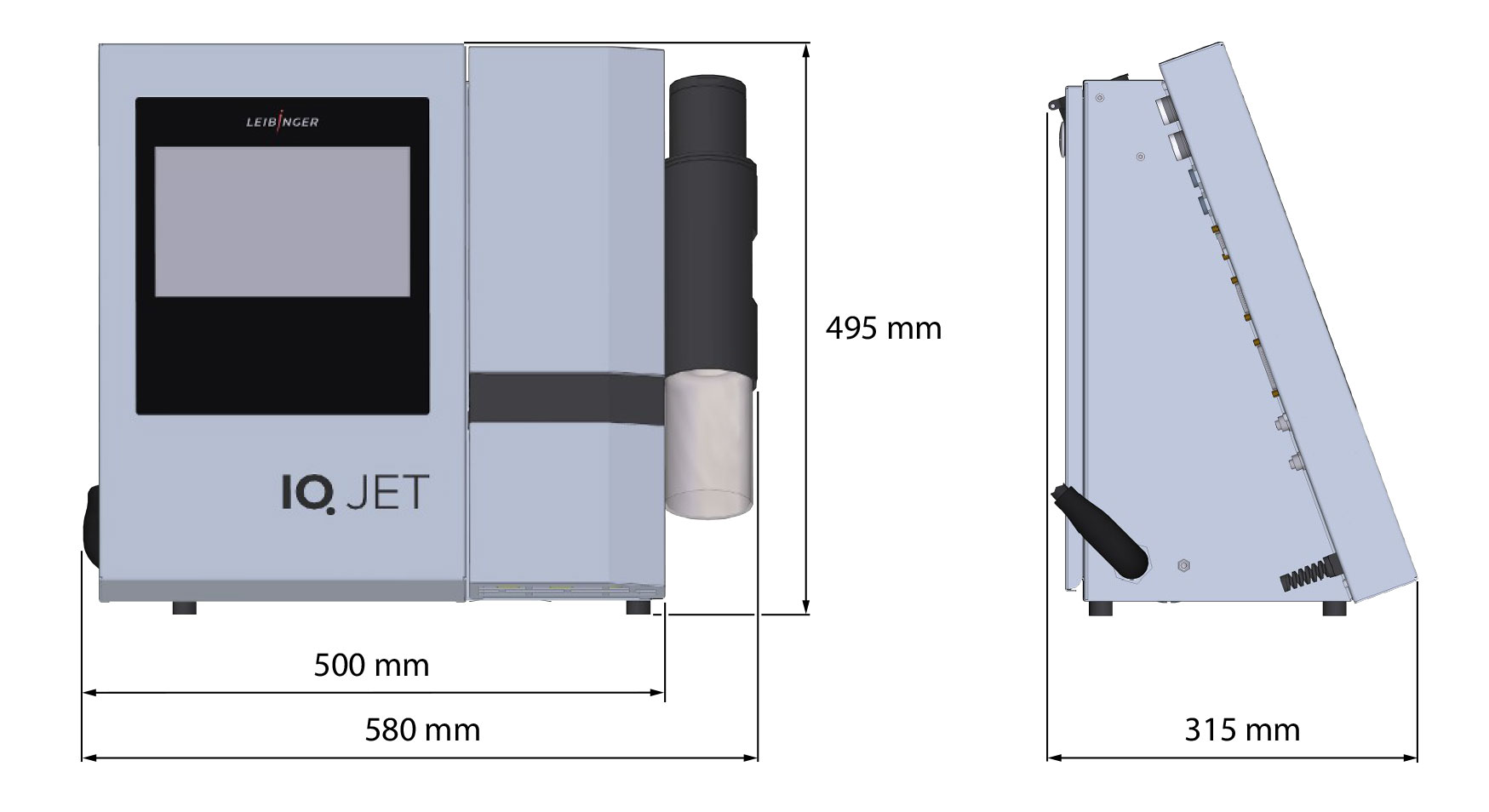

Rozmery pri zatvorených dvierkach

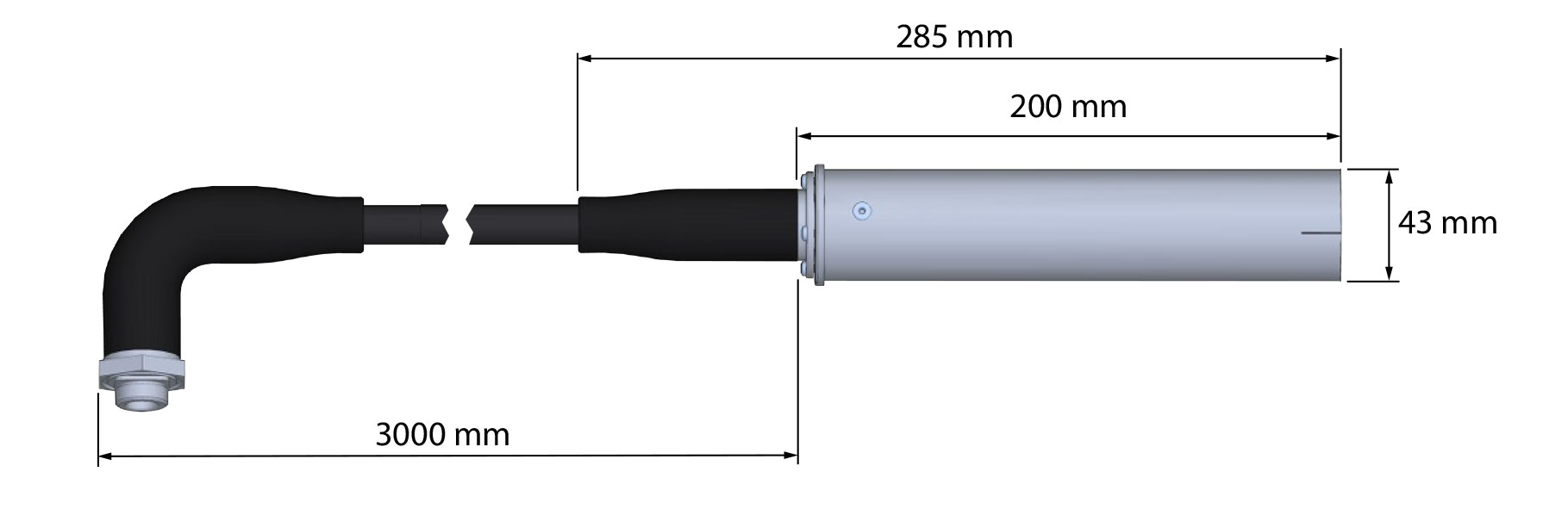

Rozmery tlačovej hlavy SK7 (štandard s káblom tlačovej hlavy 3 m)

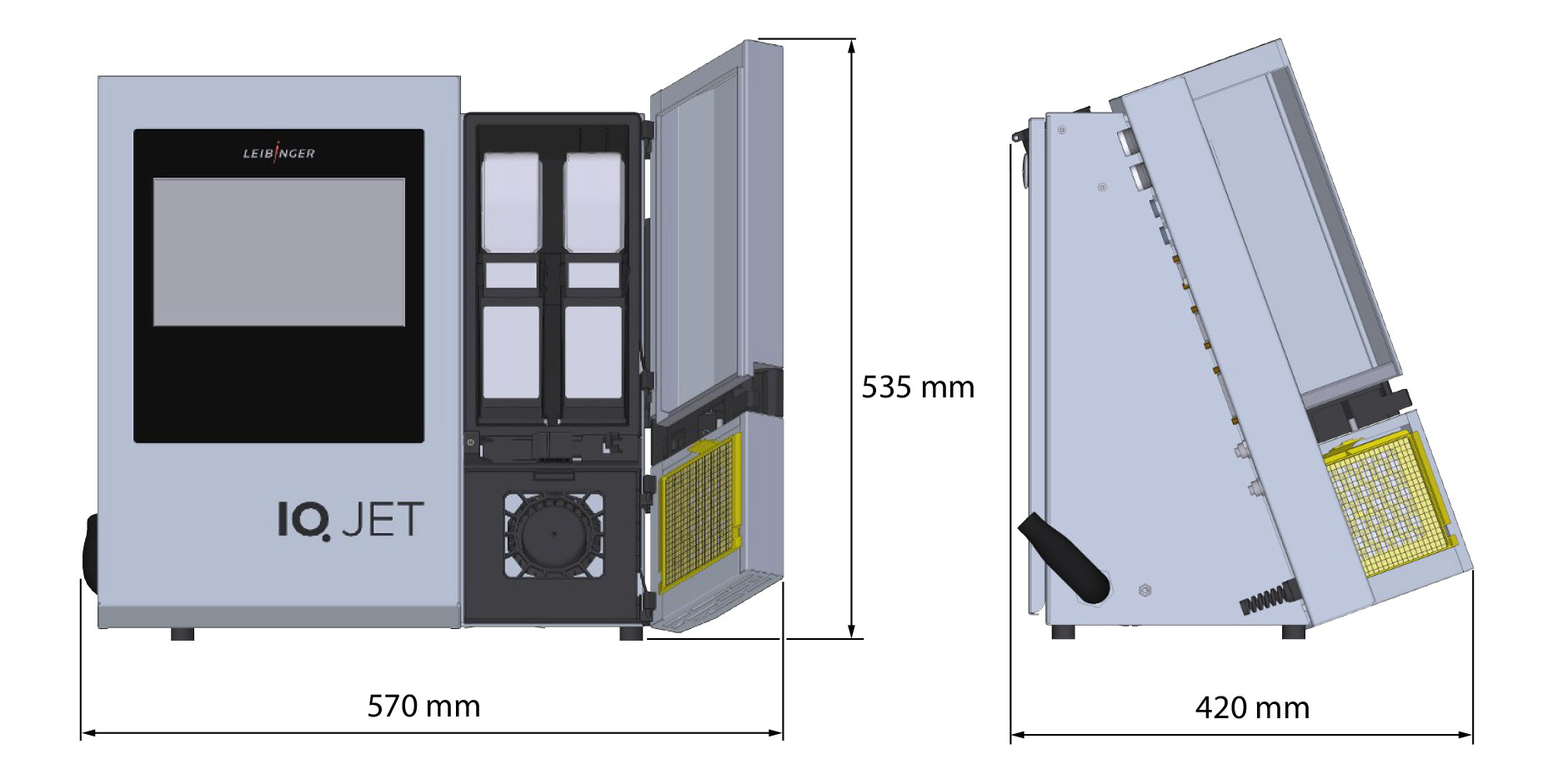

Rozmery pri otvorených predných dvierkach

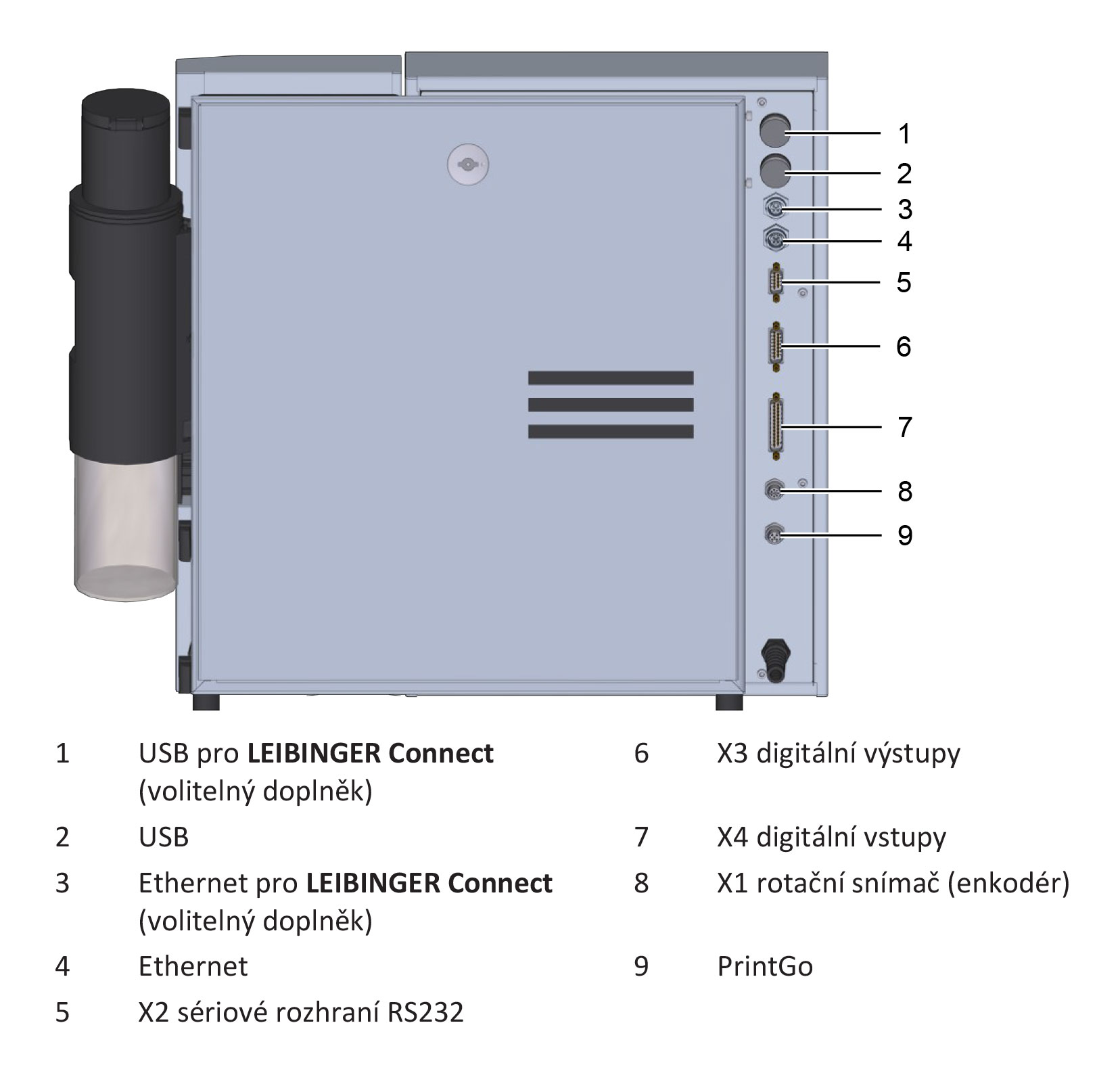

Pohľad zozadu s prípojkami

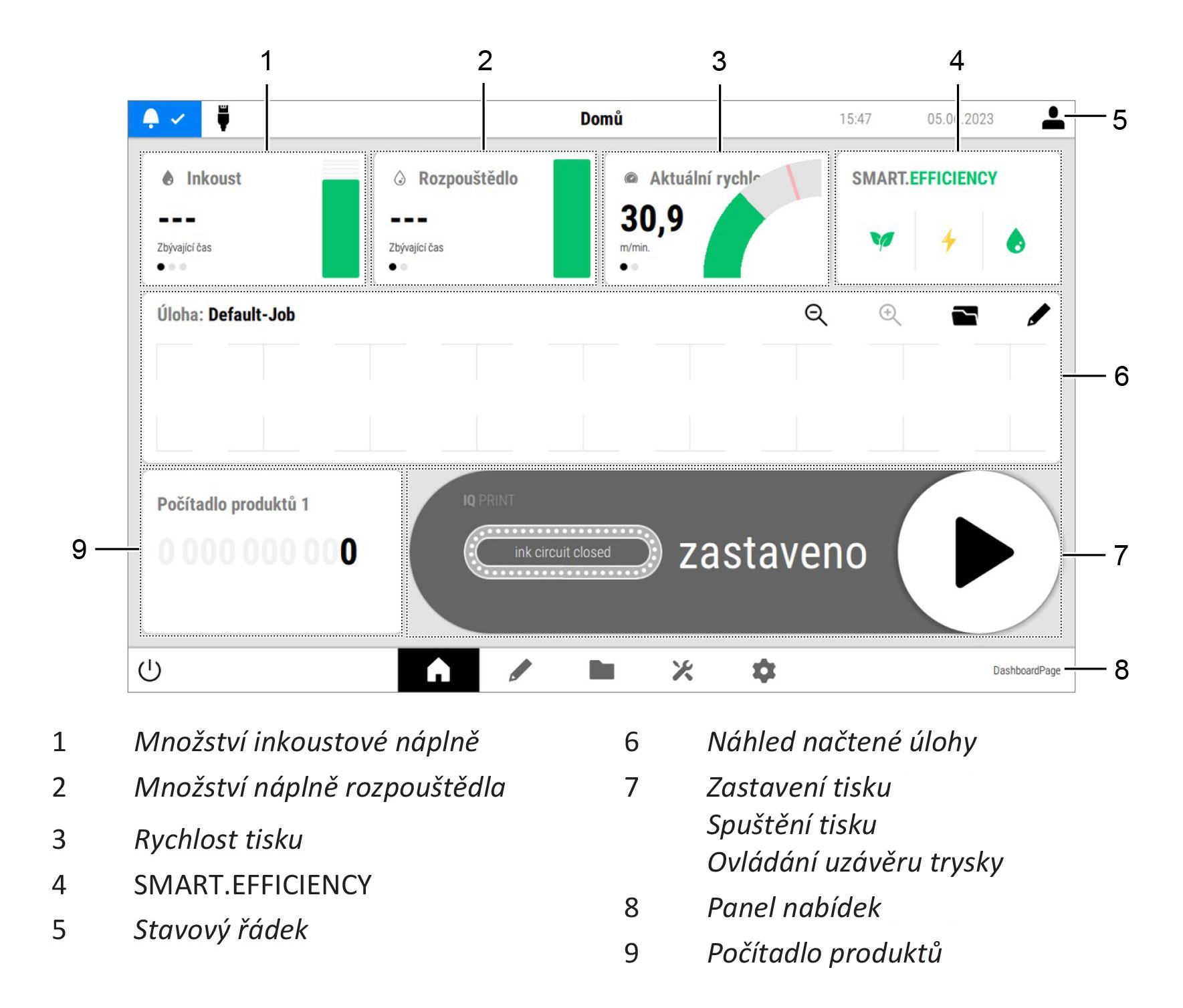

Úvodná obrazovka, ovládanie tlačiarne
Technické parametre
| Rozsah napätia | 100-240 V AC |
| Sieťová frekvencia | 50–60 Hz |
| Odoberaný prúd max. | max. 0,68 A (pri 100 V AC); max. 0,35 A (pri 240 V AC) |
| Príkon v režime tlače | 36 W |
| Doba premostenia v prípade výpadku napájania s integrovaným záložným zdrojom mini UPS (voliteľne) | niekoľko sekúnd |
| Intervalový režim | je možné definovať max. 20 časov |
| Displej | 10,1″ farebný displej, 1 280×800, multidotykový, kapacitný (PCAP) |
| Dĺžka kábla tlačovej hlavy | 3 m, 6 m (voliteľne) |
| Polomer ohybu kábla tlačovej hlavy | > 45 mm (pevné uloženie), > 180 mm (pohyblivé uloženie) |
| Typ tlačovej hlavy | SK 7 |
| Zrýchlenie tlačovej hlavy | max. 25 m/s 2 |
| Veľkosť trysky tlačovej hlavy | 70 μm, 60 μm (voliteľne), 50 μm (voliteľne, nie je k dispozícii vo variantoch tlačiarne pre pigmentové atramenty) |
| Materiál tlačovej hlavy | kostra: hliník, puzdro tlačovej hlavy: V2A |
| Hmotnosť tlačovej hlavy | cca 0,7 kg (bez kábla tlačovej hlavy) |
| Materiál plášťa tlačiarne | V2A |
| Hmotnosť plášťa tlačiarne | 23,15 kg (prázdny, vr. tlačovej hlavy s káblom tlačovej hlavy 3 m) |
| Stupeň krytia | IP56, IP66 (voliteľné) |
| Teplotný rozsah | +5 °C až +45 °C |
| Relatívna vlhkosť vzduchu | max. 90 % (nekondenzujúca) |
| Zásobník atramentu | 1 290 ml |
| Zásobník riedidla | 1 400 ml |
| Objem atramentovej náplne (farbiaci atrament) | 950 ml |
| Objem atramentovej náplne (pigmentový atrament) | 850 ml |
| Objem náplne s riedidlom | 950 ml |
| Spotreba atramentu, počet znakov na náplň (950 ml) | 94 miliónov znakov (pri písme 7 bodov a tryske 60 μm) |
| Spotreba riedidla v režime tlače (etanol) | menšia ako 2 ml/h (pri 20°C a tryske 60 μm) |
| Spotreba riedidla v režime tlače (MEK) | 2,7 ml/h (pri 20°C a tryske 60 μm) |
| Spotreba riedidla počas výrobných prestávok | 0 ml/h (pri aktívnej funkcii Eco-Mode) |
| Pigmentované atramenty | Rôzne pigmentované atramenty v rôznych farbách (len pri variantoch tlačiarní určených pre pigmentované atramenty) |
| Farbiace atramenty | Rôzne farbiace atramenty v rôznych farbách |
| Základ atramentu | MEK, bez obsahu MEK, acetón, etanol |
| Min. výška tlače (jednoriadková tlač) | 1,3 mm (pri 5 kvapkách; vzdialenosť od hlavy k produktu 3 mm; výška tlače 55 %) |
| Max. výška tlače | 13,1 mm (pri 48 kvapkách; vzdialenosť od hlavy k produktu 15 mm; výška tlače 85 %) |
| Max. rýchlosť tlačiarne | 2 400 výtlačkov/min |
| Max. rýchlosť | 413 m/min (pri 5×5 a tryske 60 μm)
275 m/min (pri 5×5 a tryske 70 μm) Všetky údaje sa vzťahujú na jednoriadkový text, 10 znakov/palec a vzdialenosť kvapiek 0,43 mm. |
| Max. rýchlosť tlače | 3 200 znakov/s (pri 5×5 a tryske 60 μm)
2 100 znakov/s (pri 5×5 a tryske 70 μm) |
| Max. počet riadkov | 8 riadkov (pri 5×5)
6 riadkov (pri 7×5) |
| Vzdialenosť medzi hlavou a produktom | 3 mm až 30 mm (v závislosti od režimu písma) |
| Max. vertikálne rozlíšenie | 48 kvapiek |
| Počet úderov na úlohu | max. 20 000 |
| Písma | Písma Všetky písma je možné ľubovoľne kombinovať.
písma od 5 bodov do 48 bodov 3dot_tower_cable, 3dot_tower_highspeed, 5dot, 5dotbaseline_offset, 5dot_tower, 5dot_tower_highspeed, 6dot, 7dot, 7dot_baseline_offset, 9dot, 9dot_baseline_offset, 9dot_baseline_offset_bold, 11dot, 11dot_MSGothic, 12dot, 12dot_baseline_offset, 13dot, 13dot_MSGothic, 14dot, 14dot_baseline_offset, 16dot, 16dot_baseline_offset_BERN, 18dot, 24dot_BERN, 24dot_baseline_offset, 24dot_baseline_offset_BERN, 32dot, 48dot veľké a malé písmená, zvláštne znaky, ázijské znaky, cyrilika, arabské a iné znaky latinka, arabčina, perzština, hebrejčina, tradičná čínština, zjednodušená čínština, thajčina, kórejčina, kandži, katakana, hiragana (obmedzená sada znakov), cyrilika, vietnamčina zvislé písmo max. 20 užívateľom definovaných písiem |
| Režim písma | niekoľkostupňová kontrastná a tučná tlač
variabilné rozostupy medzi znakmi obsah zrkadlovo prevrátený / hore nohami / naopak obojstranne čitateľný obsah (striedavé otáčanie o 180°) invertovanie obsahu |
| Tlačová úloha | max. 48 objektov na tlačovú úlohu
max. 32 počítadiel na tlačovú úlohu max. 48 časov zmien na tlačovú úlohu max. 1024 tlačových úloh na zoznam tlačových úloh |
Poďme to skúsiť!
Chcete vidieť IQJET v akcii? Žiadny problém. Neváhajte a kontaktujte nás!
Od ponuky vás delí iba pár kliknutí.
Spotrebné materiály
IQJET využíva špeciálne navrhnuté atramenty a riedidlá pre dokonalejšie tlačové výsledky. Tlačiareň a spotrebný materiál sa optimálne vylaďujú pomocou parametrov. Spoločnosť LEIBINGER vyvíja atramenty a riedidlá, ktoré zaručujú optimálne tlačové výsledky na širokú škálu materiálov. Tieto dokonalé atramenty prinášajú technologický pokrok, ktorý prekonáva očakávania tým, že ponúkajú najlepšiu možnú kvalitu tlače pre vaše potreby.
Tlačiareň má dva oddelené zásobníky atramentu a rozpúšťadlá. Zásobníky je možné plniť pomocou zapečatených náplní. Náplne sa po vložení do tlačiarne automaticky otvoria a potom sa vyprázdnia do zásobníkov.
Počas prevádzky sa riedidlo obsiahnuté v atramente postupne odparuje. Tým sa mení viskozita atramentu. Tlačiareň viskozitu atramentu preto nepretržite kontroluje. Hneď ako viskozita atramentu prestane zodpovedať požadovanej hodnote, tlačiareň ju upraví pridaním riedidla zo zásobníka. Tým je zaistená konzistentná viskozita atramentu a vždy kvalitná tlač.
